如何将 MODBUS RTU 数据记录到 MySQL 数据库

轮询 MODBUS RTU 串口设备并将寄存器数据直接导出到 MySQL 数据库的完整指南。

1. 协议配置：MODBUS RTU

通信类型： 主动轮询（RS485/COM上的主站/从站）

由于MODBUS以二进制格式传输数据，解析器必须提取特定的保持寄存器（例如40001）或输入寄存器。如果您的传感器使用32位浮点数，请配置解析器读取两个相邻的16位寄存器，并应用正确的字节交换（字节序）来重建浮点数。

应用此基础配置进行串行连接：

{
  "port": "COM3",
  "baud_rate": 9600,
  "data_bits": 8,
  "stop_bits": 1,
  "parity": "none",
  "protocol": "modbus_rtu_serial",
  "poll_interval_ms": 1000
}

2. 数据库设置：MySQL

您需要在运行 Data Logger 的计算机上安装 MySQL Connector/ODBC。创建一个指向 MySQL 服务器实例的系统 DSN。

使用以下 SQL 脚本创建目标表。 我们建议使用 InnoDB 引擎来处理高频率并发插入，而无需锁定表。

CREATE TABLE sensor_data (
  id INT AUTO_INCREMENT PRIMARY KEY,
  log_timestamp DATETIME DEFAULT CURRENT_TIMESTAMP,
  device_id VARCHAR(50),
  register_value FLOAT
) ENGINE=InnoDB;

3. 协议特定故障排除

• 超时或CRC错误: 与TCP不同，串行MODBUS RTU依赖于严格的时序。请确认RS485 A/B导线未反接，并且软件中的波特率和设备ID与从站设备完全匹配。
• 设备返回“非法地址”错误代码: 请尝试在MODBUS请求中使用功能码3而非功能码4。否则，请确认您使用的是正确的寄存器地址。请尝试指定绝对偏移量（而非逻辑地址如40001）。
• 我有多个值想要导出到一行数据中。但现在记录器每行只写一个值: 您需要在MODBUS插件设置中启用“一次性导出所有数据”选项。

4. 数据库特定故障排除

• MySQL 服务器已断开连接: 如果您的串行设备在一夜之间处于空闲状态，MySQL 将断开连接。在 Data Logger 的 ODBC 导出模块中启用「保持连接活跃」设置。

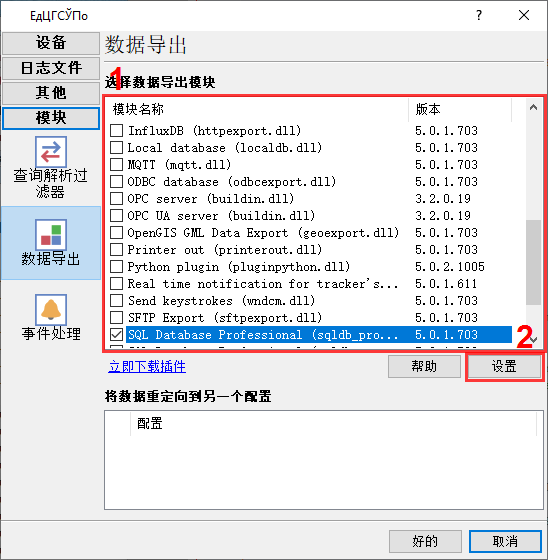

• 如何为我的设备插入或更新数据行？: 您可以在我们的「SQL Database Pro」插件中使用任何 SQL 查询。在 MySQL 中，您可以轻松执行以下 SQL：「INSERT INTO ....... ON DUPLICATE KEY .... UPDATE ....」。
• 我想将每个设备的数据写入不同的表。如何做到？: 在「SQL Database Pro」插件中，您可以在 SQL 中使用占位符。例如「INSERT INTO SerialData%DEVICE_ID% (....)」。在执行 SQL 之前，记录器将 %DEVICE_ID% 替换为解析数据中的相应值，实际目标表将有所不同（SerialData1、SerialData2 等）。
