Coleta e Registro de Balanças em Excel ou OpenOffice

Um guia completo para ler dados de balanças e balanças de precisão e exportar os valores processados diretamente para planilhas do Excel ou OpenOffice com vinculação de colunas.

1. Configuração do protocolo: Balança de peso RS232

Tipo de comunicação: Escuta passiva (contínua ou impressão sob demanda)

A maioria das balanças industriais envia strings ASCII terminadas por retorno de carro (CR) e avanço de linha (LF). Use o módulo ‘ASCII Data Parser’ do software e defina a assinatura do pacote de dados com os caracteres finais ‘#0D#0A’. Você pode então extrair o peso numérico especificando posições de coluna fixas ou usando uma expressão regular. Além disso, o registrador contém analisadores predefinidos para as balanças mais populares.

Aplique esta configuração base para a conexão serial:

{
  "port": "COM1",
  "baud_rate": 9600,
  "data_bits": 8,
  "stop_bits": 1,
  "parity": "none",
  "flow_control": "hardware",
  "packet_end": "#0D#0A"
}

2. Configuração do banco de dados: Microsoft Excel

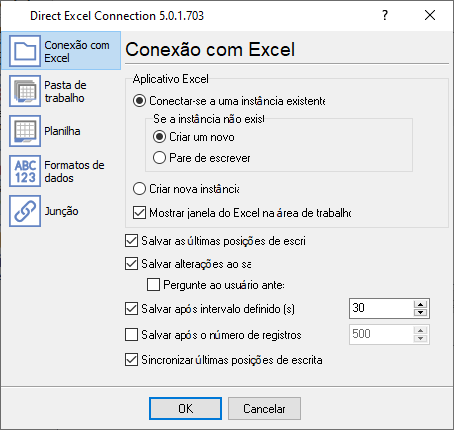

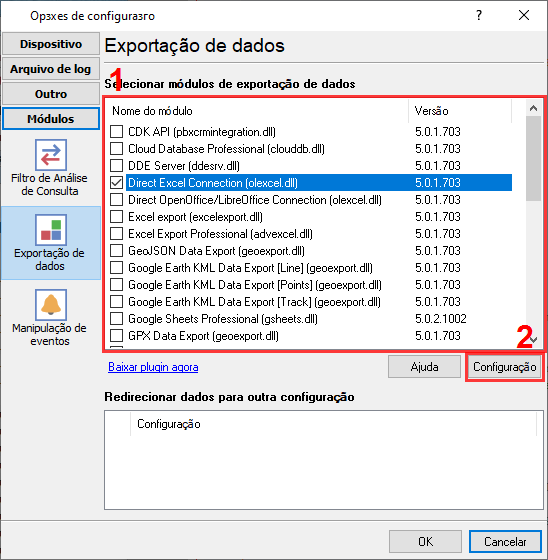

Use o plugin de exportação 'Conexão Direta com Excel' ou 'Banco de Dados Local'. O RS232 Data Logger usa OLE/DDE para gravar diretamente em arquivos .xlsx ou .csv, o que significa que o MS Office não precisa estar estritamente instalado no servidor.

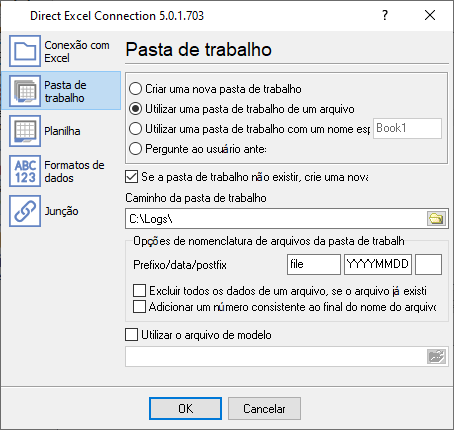

Use o script SQL a seguir para criar sua tabela de destino. Limite os arquivos ativos a 1 milhão de linhas (máximo do Excel). Use o recurso 'Rotação de Arquivos de Log' do software para criar automaticamente uma nova pasta de trabalho do Excel diária ou semanalmente, evitando a corrupção de arquivos.

No SQL required. Create an Excel template with headers in Row 1 (e.g., Timestamp | Port | Value). The software will automatically append new incoming serial data starting at Row 2.

3. Solução de problemas específicos do protocolo

• Caracteres estranhos aparecendo na tela: Isso quase sempre indica uma incompatibilidade de baud rate ou paridade. 9600-8-N-1 é o padrão, mas balanças Mettler Toledo ou Ohaus mais antigas frequentemente usam 2400 baud ou paridade 7-par-1. Consulte o manual do hardware.
• É possível processar apenas o peso estável e ignorar os valores intermediários?: Use um de nossos plugins de filtro e, por exemplo, ignore todos os registros sem a assinatura ‘stable’ em um pacote de dados.
• É possível processar valores de peso superiores a 100,0 kg?: O plugin de filtro Expressions permite usar qualquer expressão matemática. Por exemplo, o seguinte comando: DISCARD_DATA_PACKET_IF(WEIGHT < 100).

4. Solução de problemas específicos do banco de dados

• O arquivo está bloqueado ou não pode ser gravado: Se um usuário tiver o arquivo Excel de destino aberto em sua área de trabalho, o logger não poderá gravar dados ao vivo nele. Agende suas exportações de dados fora do horário comercial ou registre primeiro em um arquivo CSV temporário.
• O Excel mostra um número estranho em vez de um valor de data: Este é um problema de formatação. Você pode selecionar o tipo de dados da coluna em nosso software como 'datetime' e selecionar o formato de data necessário.
• Como posso adicionar cabeçalhos de coluna para os meus dados?: Você pode criar um arquivo de modelo vazio e especificá-lo nas configurações. Quando o logger inicia um novo arquivo, ele copia este modelo para a pasta de destino e começa a gravar dados a partir da célula configurada.
• Como usar os dados no arquivo Excel enquanto o logger grava dados nele?: Infelizmente, não é possível. Mas, por exemplo, você pode criar um novo arquivo Excel com mais frequência e usar um arquivo Excel fechado (anterior) para suas necessidades. Ou use um banco de dados e vincule sua planilha como fonte de dados.
