Coleta e Registro de Hidrômetros em Arquivos CSV

Um guia completo para ler dados de hidrômetros compatíveis com RS232 ou RS485 e exportar os valores processados diretamente para um arquivo CSV com vinculação de colunas e rotação de arquivos de log

1. Configuração do protocolo: Medidores de vazão e água

Tipo de comunicação: Interrogação ativa (M-Bus / MODBUS)

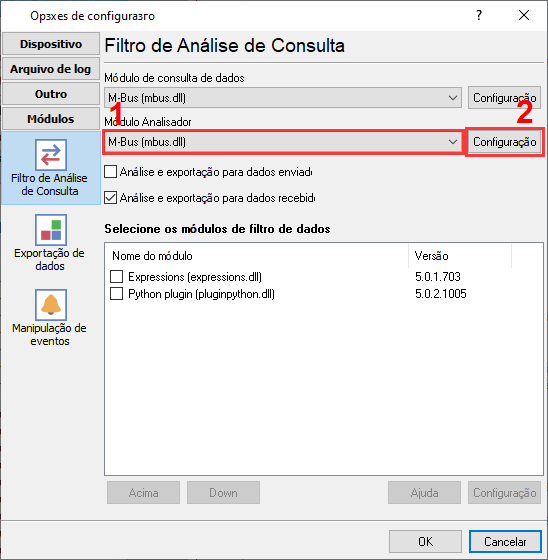

Medidores de água industriais geralmente se comunicam via M-Bus (Meter-Bus) sobre RS232/RS485 usando um conversor de nível. Use o plugin ‘M-Bus Data Parser’. O registrador envia um quadro REQ_UD2 (Requisição de Dados Classe 2) ao endereço específico do medidor, e o analisador decodificará o telegrama de resposta nas variáveis de volume, vazão e temperatura.

Aplique esta configuração base para a conexão serial:

{
  "port": "COM2",
  "baud_rate": 2400,
  "data_bits": 8,
  "stop_bits": 1,
  "parity": "even",
  "protocol": "mbus_en13757",
  "poll_interval_ms": 60000
}

2. Configuração do banco de dados: Arquivo CSV

Use o módulo de exportação integrado 'Banco de dados local'. Nenhum driver externo é necessário.

Use o script SQL a seguir para criar sua tabela de destino. Não registre continuamente em um único arquivo CSV por anos. Use a configuração 'Rotação de Arquivos de Log' do software para iniciar automaticamente um novo arquivo diariamente (por exemplo, `Log_YYYYMMDD.csv`). Isso evita que os arquivos fiquem grandes demais para serem abertos no Excel.

No SQL required. You can define a custom header row in the plugin settings to match the exported variables.

3. Solução de problemas específicos do protocolo

• Recebendo dados hexadecimais ininteligíveis em vez de telegramas M-Bus: O M-Bus exige estritamente paridade par. Verifique as configurações da porta COM no Data Logger e certifique-se de que esteja configurado com 8 bits de dados, 1 bit de parada e paridade par.
• O registrador exibe dados não legíveis (caracteres estranhos) em vez dos códigos HEX esperados: Você precisa alterar o modo ‘Visualização de dados’ nas configurações do registrador. Selecione ‘Exibir como #XX’ para todas as faixas de bytes.
• Quais valores o registrador pode ler: O M-Bus permite que o registrador leia todos os valores disponíveis de uma vez. O registrador os exporta como valores separados (variáveis).

4. Solução de problemas específicos do banco de dados

• O Excel abre o arquivo, mas todos os dados estão espremidos em uma única coluna: Este é um problema de configurações regionais. Na América do Norte, o separador de lista é uma vírgula (,), mas na Europa, geralmente é um ponto e vírgula (;). Certifique-se de que o delimitador definido no Data Logger corresponda às configurações regionais do PC que abre o arquivo.
• Como fazer com que meu serial.print seja gravado em um arquivo CSV?: Este é o caso mais simples. O logger não precisa processar nada no seu caso. Basta ativar o registro em um arquivo antes da análise e alterar a extensão do arquivo de log para 'csv'.
• Posso gravar dados CSV em um compartilhamento de rede para usá-los no meu computador?: Sim, você pode especificar o caminho de destino como '\\nome_servidor\pasta\arquivo.csv'. Se seus dados de entrada forem rápidos, é melhor criar um novo arquivo de log com frequência, por exemplo, a cada hora.
