Consulta y registro de dispositivos MODBUS RTU en Excel u OpenOffice

Una guía completa para leer datos de dispositivos serie MODBUS RTU y exportar los valores analizados directamente a hojas de Excel u OpenOffice con vinculación de columnas de valores.

1. Configuración del protocolo: MODBUS RTU

Tipo de comunicación: Sondeo activo (Maestro/Esclavo sobre RS485/COM)

Dado que MODBUS transmite datos en binario, el analizador debe extraer registros de retención específicos (p. ej., 40001) o registros de entrada. Si su sensor utiliza números de coma flotante de 32 bits, configure el analizador para leer dos registros adyacentes de 16 bits y aplicar el intercambio de bytes (endianness) correcto para reconstruir el valor flotante.

Aplique esta configuración base para la conexión serie:

{
  "port": "COM3",
  "baud_rate": 9600,
  "data_bits": 8,
  "stop_bits": 1,
  "parity": "none",
  "protocol": "modbus_rtu_serial",
  "poll_interval_ms": 1000
}

2. Configuración de la base de datos: Microsoft Excel

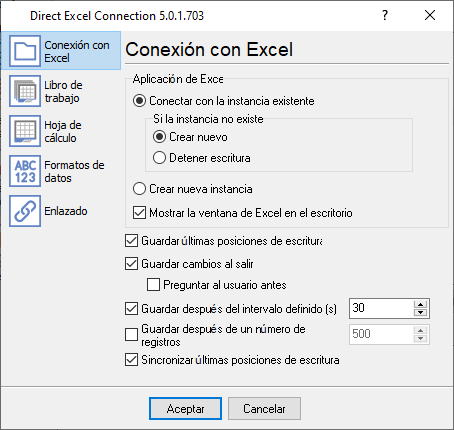

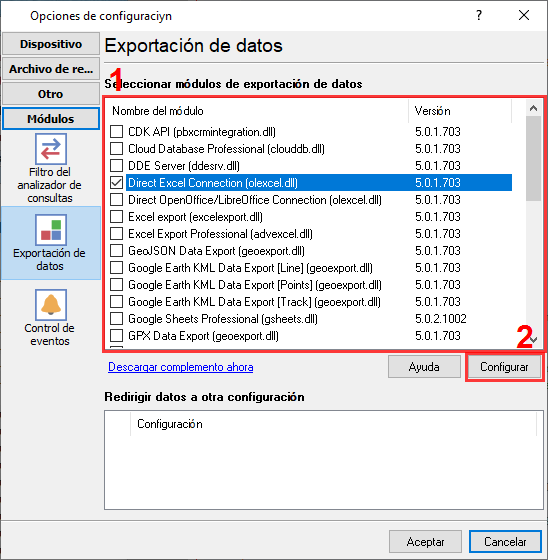

Utilice el complemento de exportación 'Conexión directa a Excel' o 'Base de datos local'. RS232 Data Logger usa OLE/DDE para escribir directamente en archivos .xlsx o .csv, por lo que no es estrictamente necesario tener instalado MS Office en el servidor.

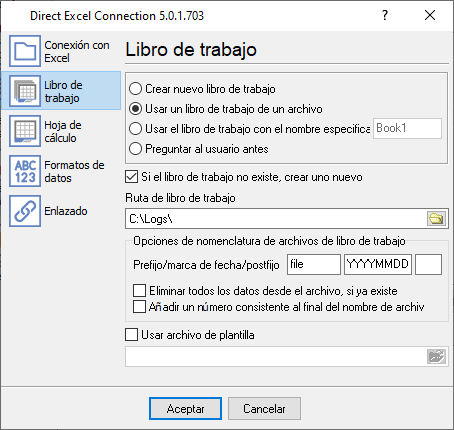

Utilice el siguiente script SQL para crear su tabla de destino. Limite los archivos activos a 1 millón de filas (máximo de Excel). Utilice la función 'Rotación de archivos de registro' del software para crear automáticamente un nuevo libro de Excel diaria o semanalmente y así evitar la corrupción de archivos.

No SQL required. Create an Excel template with headers in Row 1 (e.g., Timestamp | Port | Value). The software will automatically append new incoming serial data starting at Row 2.

3. Solución de problemas específicos del protocolo

• Errores de tiempo de espera o CRC: A diferencia de TCP, MODBUS RTU serie depende de una temporización estricta. Verifique que los cables RS485 A/B no estén invertidos y que la velocidad en baudios y el ID del dispositivo en el software coincidan exactamente con el dispositivo esclavo.
• El dispositivo devuelve el código de error «Illegal address»: Intente usar la función #3 en lugar de la función #4 en su solicitud MODBUS. De lo contrario, verifique que esté utilizando la dirección de registro correcta. Intente especificar un offset absoluto (no una dirección lógica como 40001).
• Tengo varios valores que deseo exportar en una sola fila de datos. Ahora el registrador escribe un valor por fila: Debe habilitar la opción «Exportar todos los datos a la vez» en la configuración del complemento MODBUS.

4. Solución de problemas específicos de la base de datos

• El archivo está bloqueado o no se puede escribir en él: Si un usuario tiene abierto el archivo de Excel de destino en su escritorio, el registrador no puede escribir datos en tiempo real en él. Programe sus exportaciones de datos fuera del horario laboral o registre primero en un archivo CSV temporal.
• Excel muestra un número extraño en lugar de un valor de fecha: Este es un problema de formato. Puede seleccionar el tipo de datos de columna en nuestro software como 'datetime' y seleccionar el formato de fecha necesario.
• ¿Cómo puedo agregar encabezados de columna para mis datos?: Puede crear un archivo de plantilla vacío y especificarlo en la configuración. Cuando el registrador inicia un nuevo archivo, copia esta plantilla a la carpeta de destino y comienza a escribir datos desde la celda configurada.
• ¿Cómo utilizar los datos del archivo de Excel mientras el registrador escribe datos en él?: Lamentablemente, no es posible. Pero, por ejemplo, puede crear un nuevo archivo de Excel con más frecuencia y utilizar un archivo de Excel cerrado (anterior) para sus necesidades. O utilice una base de datos en su lugar y vincule su hoja como fuente de datos.
