Interrogation et journalisation des balances de pesée vers des fichiers CSV

Un guide complet pour lire les données des balances de pesée et exporter les valeurs analysées directement dans un fichier CSV avec votre liaison de colonnes de valeurs et rotation des fichiers journaux

1. Configuration du protocole : Balance de pesage RS232

Type de communication : Écoute passive (continue ou impression à la demande)

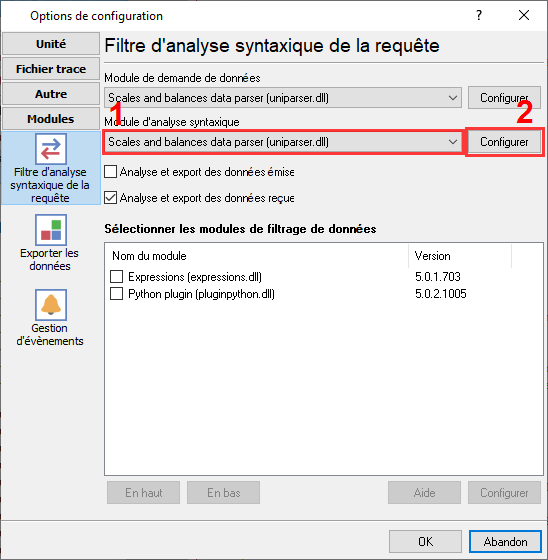

La plupart des balances industrielles envoient des chaînes ASCII terminées par un retour chariot (CR) et un saut de ligne (LF). Utilisez le module « ASCII Data Parser » du logiciel et définissez la signature du paquet de données sur les caractères de fin « #0D#0A ». Vous pouvez ensuite extraire le poids numérique en spécifiant des positions de colonnes fixes ou en utilisant une expression régulière. De plus, l’enregistreur contient des analyseurs prédéfinis pour les balances les plus courantes.

Appliquez cette configuration de base pour la connexion série :

{
  "port": "COM1",
  "baud_rate": 9600,
  "data_bits": 8,
  "stop_bits": 1,
  "parity": "none",
  "flow_control": "hardware",
  "packet_end": "#0D#0A"
}

2. Configuration de la base de données : Fichier CSV

Utilisez le module d'exportation intégré « Base de données locale ». Aucun pilote externe n'est nécessaire.

Utilisez le script SQL suivant pour créer votre table cible. Ne consignez pas en continu dans un seul fichier CSV pendant des années. Utilisez le paramètre « Rotation des fichiers journaux » du logiciel pour démarrer automatiquement un nouveau fichier quotidiennement (par exemple, `Log_YYYYMMDD.csv`). Cela empêche les fichiers de devenir trop volumineux pour être ouverts dans Excel.

No SQL required. You can define a custom header row in the plugin settings to match the exported variables.

3. Dépannage spécifique au protocole

• Des caractères parasites apparaissent à l’écran: Cela indique presque toujours un décalage de débit en bauds ou de parité. 9600-8-N-1 est la norme, mais les anciennes balances Mettler Toledo ou Ohaus utilisent fréquemment 2400 bauds ou une parité 7-paire-1. Consultez le manuel du matériel.
• Est-il possible de traiter uniquement le poids stable et d’ignorer les valeurs intermédiaires ?: Utilisez l’un de nos plugins de filtrage et, par exemple, ignorez tous les enregistrements sans la signature « stable » dans un paquet de données.
• Est-il possible de traiter des valeurs de poids supérieures à 100,0 kg ?: Le plugin de filtre Expressions vous permet d’utiliser toute expression mathématique. Par exemple, la commande suivante : DISCARD_DATA_PACKET_IF(WEIGHT < 100).

4. Dépannage spécifique à la base de données

• Excel ouvre le fichier mais toutes les données sont regroupées dans une seule colonne: Il s'agit d'un problème de paramètres régionaux. En Amérique du Nord, le séparateur de liste est une virgule (,), mais en Europe, c'est souvent un point-virgule (;). Assurez-vous que le délimiteur défini dans le Data Logger correspond aux paramètres régionaux du PC qui ouvre le fichier.
• Comment faire écrire mon serial.print dans un fichier CSV ?: C'est le cas le plus simple. Le logger n'a rien à traiter dans votre cas. Activez simplement la journalisation dans un fichier avant l'analyse et changez l'extension du fichier journal en « csv ».
• Puis-je écrire des données CSV sur un partage réseau pour les utiliser depuis mon ordinateur ?: Oui, vous pouvez spécifier le chemin de destination comme « \\nom_serveur\dossier\fichier.csv ». Si vos données entrantes sont rapides, il est préférable de créer un nouveau fichier journal fréquemment, par exemple toutes les heures.
