MODBUS RTUデバイスからExcelまたはOpenOfficeへのポーリングとログ記録

MODBUS RTUシリアルデバイスからデータを読み取り、解析された値を値-カラムバインディングを使用してExcelまたはOpenOfficeシートに直接エクスポートする完全ガイド。

1. プロトコル設定: MODBUS RTU

通信タイプ: アクティブポーリング（RS485/COM上のマスター/スレーブ）

MODBUSはデータをバイナリで送信するため、パーサーは特定の保持レジスタ（例：40001）または入力レジスタを抽出する必要があります。センサーが32ビット浮動小数点数を使用している場合、隣接する2つの16ビットレジスタを読み取り、正しいバイトスワップ（エンディアン）を適用して浮動小数点数を再構築するようにパーサーを設定します。

シリアル接続にこの基本設定を適用してください:

{
  "port": "COM3",
  "baud_rate": 9600,
  "data_bits": 8,
  "stop_bits": 1,
  "parity": "none",
  "protocol": "modbus_rtu_serial",
  "poll_interval_ms": 1000
}

2. データベース設定: Microsoft Excel

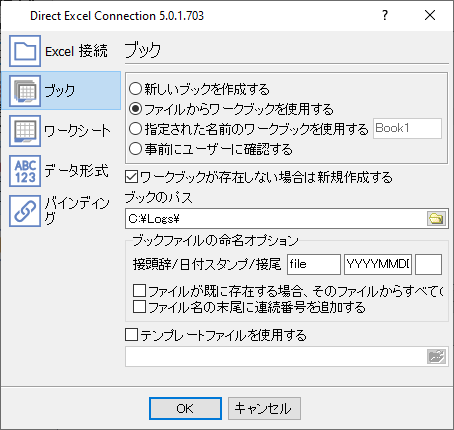

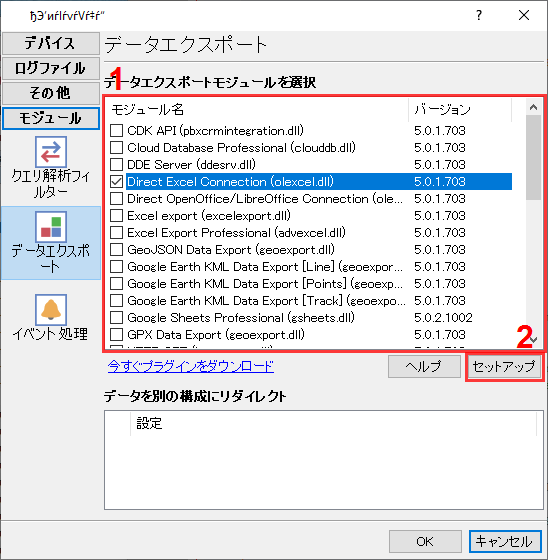

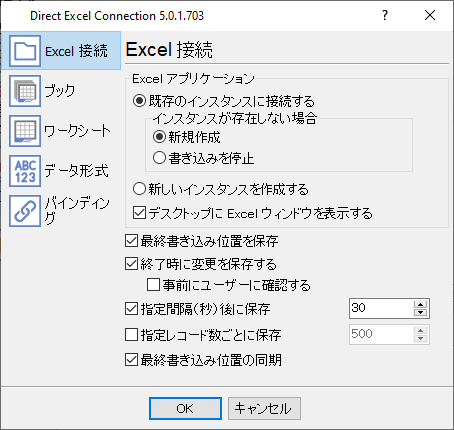

「Direct Excel Connection」または「Local Database」エクスポートプラグインを使用します。RS232 Data LoggerはOLE/DDEを使用して.xlsxまたは.csvファイルに直接書き込むため、サーバーにMS Officeが必ずしもインストールされている必要はありません。

次のSQLスクリプトを使用してターゲットテーブルを作成してください。 アクティブなファイルを100万行（Excelの最大行数）に制限してください。ファイル破損を防ぐために、ソフトウェアの「ログファイルローテーション」機能を使用して、毎日または毎週自動的に新しいExcelワークブックを作成してください。

No SQL required. Create an Excel template with headers in Row 1 (e.g., Timestamp | Port | Value). The software will automatically append new incoming serial data starting at Row 2.

3. プロトコル固有のトラブルシューティング

• タイムアウトまたはCRCエラー: TCPとは異なり、シリアルMODBUS RTUは厳密なタイミングに依存しています、RS485のA/B配線が逆接続されていないこと、ソフトウェアのボーレートとデバイスIDがスレーブデバイスと完全に一致していることを確認してください。
• デバイスが「Illegal address」エラーコードを返す: MODBUSリクエストで関数#4の代わりに関数#3を使用してみてください。それ以外の場合、正しいレジスタアドレスを使用していることを確認してください。絶対オフセット（40001のような論理アドレスではなく）を指定してみてください。
• 複数の値を1行のデータ行としてエクスポートしたいのに、ロガーが1値ずつ書き込む: MODBUSプラグイン設定で「すべてのデータを一度にエクスポート」オプションを有効にする必要があります。

4. データベース固有のトラブルシューティング

• ファイルがロックされているか、書き込めません: 対象のExcelファイルがデスクトップで開かれている場合、ロガーはライブデータを書き込めません。データエクスポートを業務時間外にスケジュールするか、最初に一時CSVファイルにログを記録してください。
• Excelに日付値の代わりに奇妙な数字が表示される: これは書式設定の問題です。ソフトウェアで列のデータ型として「datetime」を選択し、必要な日付形式を選択できます。
• データに列ヘッダーを追加するにはどうすればよいですか？: 空のテンプレートファイルを作成し、設定で指定できます。ロガーが新しいファイルを開始すると、このテンプレートを宛先フォルダーにコピーし、設定されたセルからデータの書き込みを開始します。
• ロガーがExcelファイルにデータを書き込んでいる間、そのデータを使用するにはどうすればよいですか？: 残念ながら、それは不可能です。しかし、例えば、より頻繁に新しいExcelファイルを作成し、閉じた（以前の）Excelファイルを必要に応じて使用することができます。または、代わりにデータベースを使用し、シートをデータソースとしてリンクしてください。
